Descriere

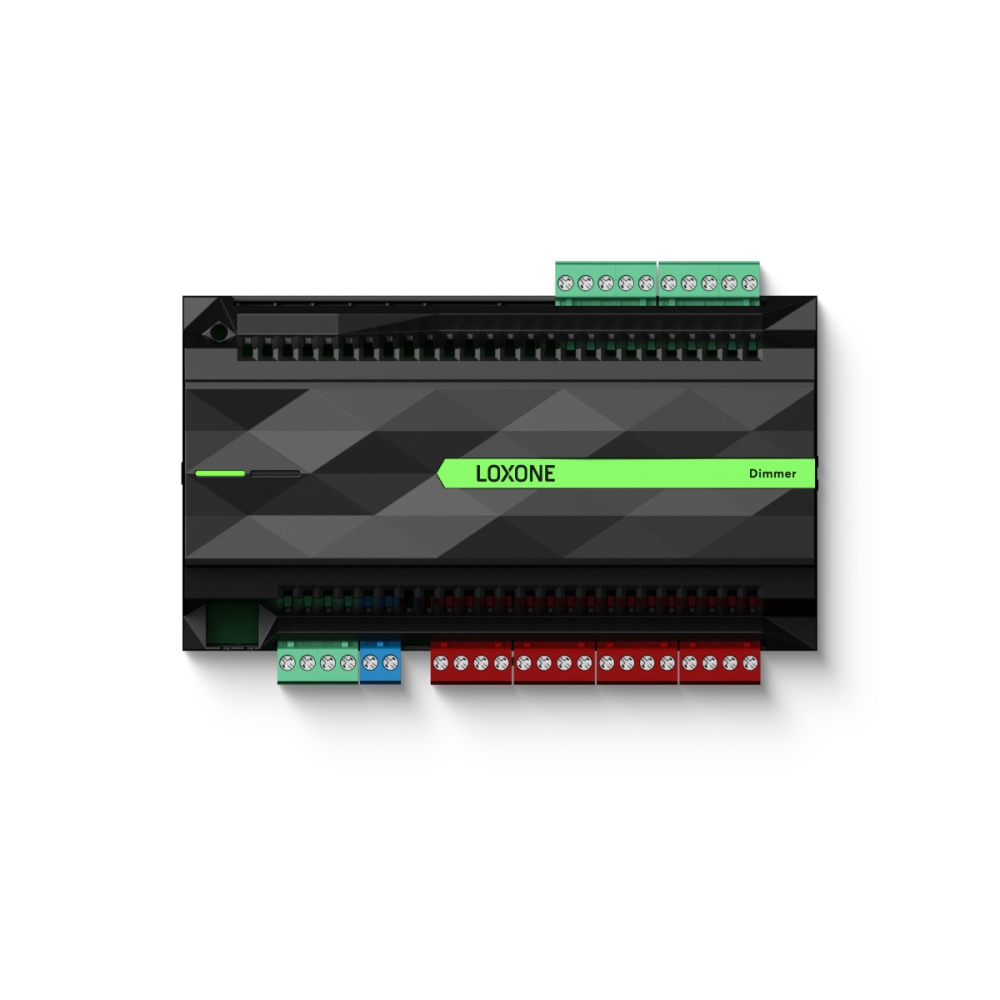

Cu extensia Loxone Dimmer, puteți regla cu ușurință intensitatea luminoasă a tuturor lămpilor obișnuite de 230V - de la becurile convenționale la cele LED.

Specificatii

Features:

4 dimmable outputs
8 digital inputs
universally applicable for ohmic, capacitive and inductive loads

Technical details:

Supply voltage:

18 … 28 VDC

Product dimensions:

158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)

Electrical Specifications

Supply voltage

18 … 28 VDC

Power consumption

typ. 0.33 W, max. 0.36 W

Power loss at max. load

3.56 W

Inputs

Digital (8)

Logic 0: 0 … 4.5 VDC

Undefined: 4.5 … 5 VDC

Logic 1: 5 … 24 VDC

(Ri = 100 kOhm)

Outputs

Dimmable (4)

Phase-cut (Leading/Trailing Edge)

Supply voltage: 220 … 240 VAC

AQ1

AQ2, AQ3, AQ4 (per channel)

resistive load: 0 … 400 W

capacitive load: 0 … 200 VA

inductive load: 50 … 400 VA

resistive load: 0 … 210 W

capacitive load: 0 … 105 VA

inductive load: 50 … 210 VA

Interfaces

Loxone Link

connection with Miniserver

Ambient Conditions

Temperature

-10 … 50 °C / 14 … 122 °F

Humidity

max. 95 % r. h. (non-condensing)

Ingress protection

IP20

Connection Terminals

Wire cross-section

0.05 … 2.5 mm² / AWG 30 … 12

Stripping length

6 … 7.5 mm / 0.24 … 0.30”

Tightening torque

0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft

Temperature resistance

min. 80 °C / 176 °F for IEC,

min. 75 °C / 167 °F for UL

Connection Diagram

Drawing or Certification

Product Characteristics

Mounting type

DIN rail according to EN 50022, 35 mm

Colours

Black: RAL 9005

Finish

Matte

Weight & Dimensions

Net weight

353 g

Total weight

424 g

Product dimensions

158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)

Product dimensions drawing

Drawing or Certification

Pack size

180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H)

Certifications & Standards

Operation

Type 1 (UL 60730-1, CSA E 60730-1)

Rated impulse voltage for dimmer output

2.5 kV (UL 60730-1, max. Altitude 2000 m)

Degree of pollution

Software class

Standards

UL 60730-1

IEC 60730-1
