Descriere

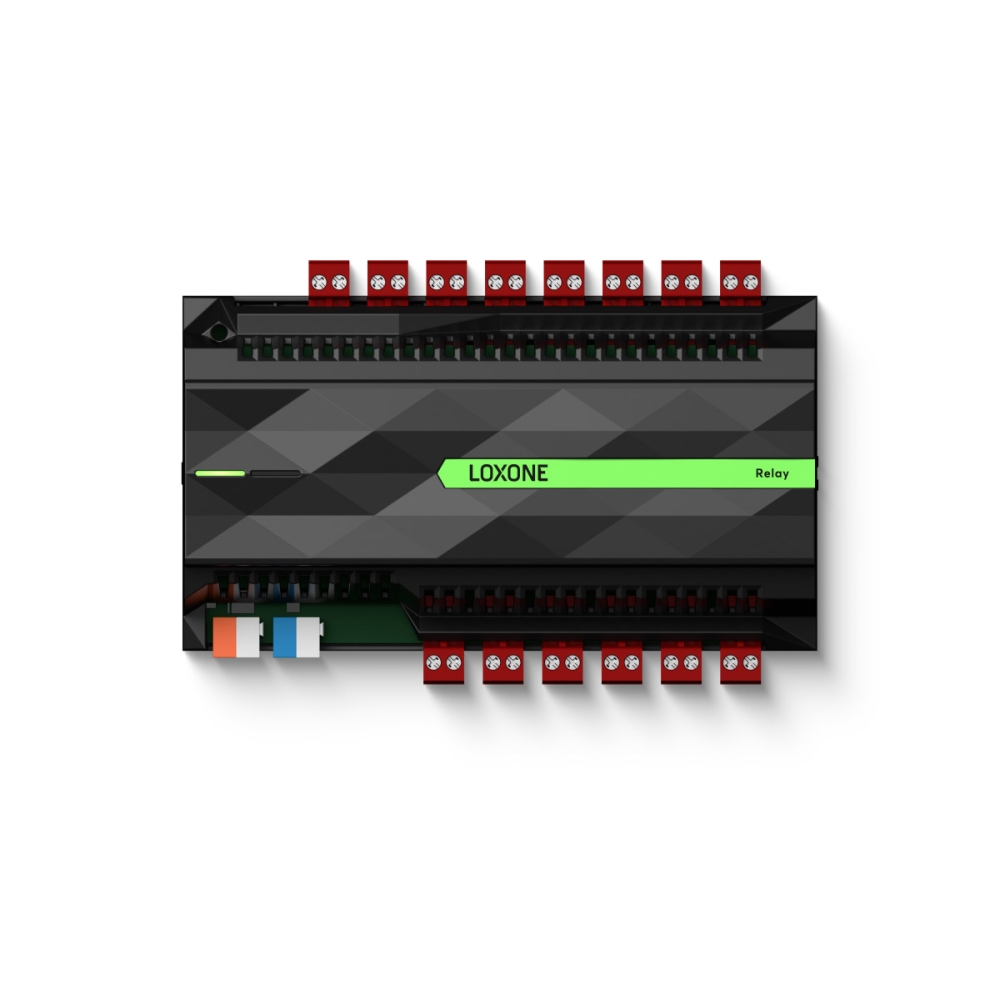

Extensia de relee Loxone oferă 14 ieșiri cu relee fără potențial. Împreună cu Miniserverul, obțineți soluția perfectă pentru controlul umbririi, iluminatului, încălzirii, sistemelor de alarmă și multe altele.
Specificatii
Technical details:
Supply voltage:
18 … 28 VDC
Outputs:
14 digital outputs (Relays), dry contact
250VAC 16A at cos =1 (IEC) total load
whole Extension max. 48A (IEC)
250VAC 15A at cos =1 (UL) total load
whole Extension max. 45A (UL)
max. 30VDC 16A
Product dimensions:
158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)
Electrical Specifications
Supply voltage
18 … 28 VDC
Power consumption
typ. 0.7 W (all relays off),
max. 3.8 W (all relays on)
Power loss at max. load
11 W
Outputs
14 digital outputs (Relays), dry contact
250VAC 16A at cos =1 (IEC) total load
whole Extension max. 48A (IEC)
250VAC 15A at cos =1 (UL) total load
whole Extension max. 45A (UL)
max. 30VDC 16A
Interfaces
Loxone Link
connection with Miniserver
Ambient Conditions
Temperature
-40 … 40 °C / -40 … 104 °F
Humidity
max. 95 % r. h. (non-condensing)
Ingress protection
IP20
Connection Terminals
Terminal type
|
24 VDC & Loxone Link |
Outputs |
|
DG220B |
- |
Wire cross-section
|
0.25 … 0.8 mm² / AWG 23 … 18 |
0.05 … 2.5 mm² / AWG 30 … 12 Load > 12 A: min. 2.5 mm² / AWG 12 |
Stripping length
|
5 mm / 0.2" |
6 … 7.5 mm / 0.24 … 0.30” |
Tightening torque
|
- |
0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft |
Temperature resistance
|
-40 … 105 °C / -40 … 221 °F |
min. 80 °C / 176 °F for IEC, min. 75 °C / 167 °F for UL |
Connection Diagram
Connection Diagram
Product Characteristics
Mounting type
DIN rail according to EN 50022, 35 mm
Colours
Black: RAL 9005
Finish
Matte
Weight & Dimensions
Net weight
445 g
Total weight
501 g
Product dimensions
158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)
Product dimensions drawing
Pack size
180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H)
Certifications & Standards
Operation
Type 1 (UL 60730-1, CSA E 60730-1)
Rated impulse voltage for digital output
2.5 kV (UL 60730-1, max. altitude 2000 m)
Degree of pollution
2
Software class
A
Standards
UL 60730-1
IEC 60730-1
